键盘中国

 找回密码
 注册

QQ登录

只需一步,快速开始

扫码快捷登录

搜索
baidu
查看: 4514|回复: 21

[硬件] 自制雅马哈YAMAHA wx-midi线缆,连线图

[复制链接]
发表于 2016-8-12 15:39 | 显示全部楼层 |阅读模式

马上登陆,参与交流。无法注册或登陆请加QQ群:777694204 或Email:admin@cnkeyboard.net

您需要 登录 才可以下载或查看,没有帐号?注册

x

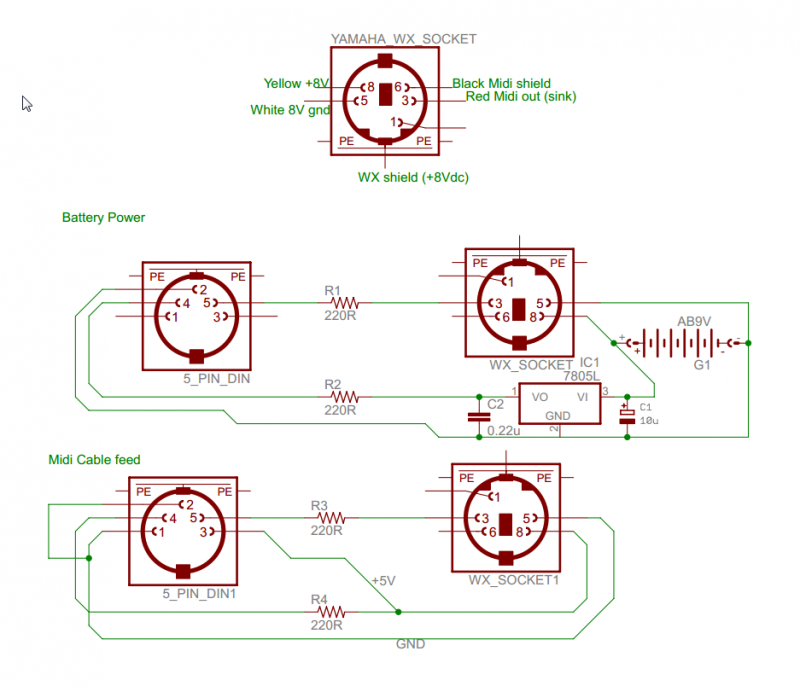

这个图是在雅虎讨论组里面看到的。就是雅马哈wx连接线的电路图。有的人wx5/7/11线缆丢失了,或者损坏了。可以根据这个图自己制作。我本人不懂电路图,但我知道肯定有人懂,图中的元器件应该都很容易买到。

分两种,上面的图是wx端口既连接电池盒又甩出一个圆口MIDI的,适合于wx7吧,我猜的。
下面的就是wx口连接midi口的。

温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 15:54 | 显示全部楼层
太宝贵的资料了,找了好久,还是老大有干货啊。
虽然俺没有硬音源,但俺一直想把WX线利用起来,WX口所占的位置太完美了,这下好了,把WX线缆的一端换成5芯圆口插头,就可以连接标准MIDI设备了。
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

 楼主| 发表于 2016-8-12 15:57 | 显示全部楼层
甲辰龙 发表于 2016-8-12 15:54
太宝贵的资料了,找了好久,还是老大有干货啊。
虽然俺没有硬音源,但俺一直想把WX线利用起来,WX口所占的 ...

我就知道你肯定懂。
拜托你给解说解说,图中的元器件都是啥东西?我除了认识电阻电容,其他不认识。那个7805L是啥玩意?
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 16:59 | 显示全部楼层
甲辰龙 发表于 2016-8-12 15:54
太宝贵的资料了,找了好久,还是老大有干货啊。
虽然俺没有硬音源,但俺一直想把WX线利用起来,WX口所占的 ...

WX线缆已经是可遇而不可求的宝贝了,慎重
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 17:05 | 显示全部楼层
sylion 发表于 2016-8-12 15:57
我就知道你肯定懂。
拜托你给解说解说,图中的元器件都是啥东西?我除了认识电阻电容,其他不认识。那个 ...

7805L是共地三端稳压器,Vi输入6~12v直流电,Vo恒定输出5v直流电。
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 17:11 | 显示全部楼层
kring安颐爸爸 发表于 2016-8-12 16:59
WX线缆已经是可遇而不可求的宝贝了,慎重

老大使用频繁,当作宝贝,俺没有70音源,就是鸡肋。
这样吧,站短您的快递地址,俺用全新未开封的WX线缆向您行个贿,等俺在坛子里说错话是,您别拧俺嘴就行。哈哈
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 17:15 | 显示全部楼层
本帖最后由 kring安颐爸爸 于 2016-8-12 17:16 编辑
甲辰龙 发表于 2016-8-12 17:11
老大使用频繁,当作宝贝,俺没有70音源,就是鸡肋。
这样吧,站短您的快递地址,俺用全新未开封的WX线缆 ...


我有三支WX,所以也有三条线~~~

而且WX5可以用普通MIDI线缆,所以只有WX7和WX11才更需要。

只是之前在QQ群里有位内蒙古的朋友,WX7的线缆坏了,一直想买。

我找找他在坛子里的名字。
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 17:42 | 显示全部楼层
kring安颐爸爸 发表于 2016-8-12 17:15
我有三支WX,所以也有三条线~~~

而且WX5可以用普通MIDI线缆,所以只有WX7和WX11才更需要。

应该是叫大山
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 20:38 | 显示全部楼层
老大好~~版主好~甲辰龙 大师您好~~


看见本帖很高兴~~图片已收藏,谢谢老大~~请问大师们以上线路图能否解决我的问题?

我的WX7吹管上的MIDI口是非常小,大小和台式机鼠标线(非USB)插头一样。
前年冬天(呼伦贝尔地区冬天零下30多度)放到汽车后备箱到了演出场地进屋没缓就直接连接调音台就不好使了。
WX7和YAMAHA音源中间MIDI线大概有6米长,后来链接到吹管自带的电池包后WX7吹管使用正常,我怀疑就是这个线除了问题。现在买雅佳5000了,很少用WX7了。
我有个想法能否把WX7的小MIDI口改成通用大小MIDI口,这样就能随意链接其他设备了?或者修复这个小口径MIDI线?
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 21:05 | 显示全部楼层

谢谢版主~~还能想到我~~
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 21:08 | 显示全部楼层
甲辰龙 发表于 2016-8-12 15:54
太宝贵的资料了,找了好久,还是老大有干货啊。
虽然俺没有硬音源,但俺一直想把WX线利用起来,WX口所占的 ...

电子专家您好~~帮忙看一下我的问题~~能否把WX7的小MIDI口改成标准MIDI口?如果能改我想感受下YAMAHA MD-BT01+音源
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 21:17 | 显示全部楼层
大山 发表于 2016-8-12 20:38
老大好~~版主好~甲辰龙 大师您好~~



如果你有VL-70m音源,建议修复原配的WX电缆。如果改造成标准圆口midi电缆,老大给的图里面没有适合你改造的电路。
因为WX7需要通过电缆供8v直流电,而标准midi圆口无法提供这个规格的电源,除非你全面改造,单独弄个8v电源加到标准的midi线缆里,否则WX7无法工作。
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 21:22 | 显示全部楼层
甲辰龙 发表于 2016-8-12 21:17
如果你有VL-70m音源,建议修复原配的WX电缆。如果改造成标准圆口midi电缆,老大给的图里面没有适合你改造 ...

谢谢您的回复~~我有VL-70音源,按您说的先修复一下电缆~~修复时能用到图上那个线路?
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 21:23 | 显示全部楼层
老大提供的2电路改造方案,第一种适合在标准midi插口上使用需要5v电源的蓝牙适配器等外设,第2个电路大概是给其它标准midi设备(如AKAI电吹管)使用VL-70m音源的方案。
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-12 21:28 | 显示全部楼层
大山 发表于 2016-8-12 21:22
谢谢您的回复~~我有VL-70音源,按您说的先修复一下电缆~~修复时能用到图上那个线路?

修复电缆只要按照插脚定义,检查是否有断开,保证所有插脚都通就可以了。

如果用蓝牙,采用第一个电路方案就可以,但是8v电源是个难点,放置的位置,以及电路可靠性都是难题。
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

 楼主| 发表于 2016-8-12 21:57 | 显示全部楼层
甲辰龙 发表于 2016-8-12 21:23
老大提供的2电路改造方案,第一种适合在标准midi插口上使用需要5v电源的蓝牙适配器等外设,第2个电路大概是 ...

不对吧?怎么我的理解和你不一样。

第一种,适合本身没有电池仓的wx7,小头插管子的wx口,然后连接一个电池仓给wx7供电,同时甩出来一个5针midi输出口用于连接vl70-m或者其他标准midi设备的midi in端口。

第二种,和第一种唯一区别就是没有电池仓了,一端连接管子的wx口,另一端连接标准的midi设备的midi in端口。
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-13 07:48 | 显示全部楼层
sylion 发表于 2016-8-12 21:57
不对吧?怎么我的理解和你不一样。

第一种,适合本身没有电池仓的wx7,小头插管子的wx口,然后连接一 ...

重新捋了一下电路。
第一个电路是给wx7,wx11没电池的吹管使用5芯midi的。

第二个电路有点疑问,如果wx5管子的wx口能够输出5v电,那在使用VL-70m音源时,音源输出的8v电不就与管子输出的5v电顶牛了吗?
除非音源有供电设置开关,俺不熟悉音源所以无法准确判断。
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

 楼主| 发表于 2016-8-13 10:24 | 显示全部楼层
甲辰龙 发表于 2016-8-13 07:48
重新捋了一下电路。
第一个电路是给wx7,wx11没电池的吹管使用5芯midi的。

vl70-m的小口(小口)才提供8伏电。这个线是连接wx5的wx口(小口)到vl70-m背面的普通五针midi in口的吧?我想是这样。
它的文字是midi cable feed,我也不知怎么理解。
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-13 11:21 | 显示全部楼层
sylion 发表于 2016-8-13 10:24
vl70-m的小口(小口)才提供8伏电。这个线是连接wx5的wx口(小口)到vl70-m背面的普通五针midi in口的吧 ...

我是这个思路:
先抛开第二个电路不去管它,单独研究wx小口的第8脚。正常情况下70m音源通过wx小口的8脚给吹管提供8v工作电源。

第二个电路中,似乎是在说wx5装上电池后,小口的8脚从原本用来接收8v工作电源的状态,变成输出5v电源的状态。所以我疑问如果用原装wx线缆连接vl-70m和装上电池的wx5,那个8脚是个什么悖论状态。
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-13 20:50 | 显示全部楼层
大师们的讨论真热烈哈~~
WX7的链接:
1.WX7和70M用一根6米小口径MIDI线可以链接使用。我的就是这个线或这个链接中的某个点除了问题,目前无法连接使用。
2.WX7+电池仓+70M标准MIDI口也可以使用。我的这个链接是可用的。可是带着一个电池仓有点麻烦!
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2016-8-13 20:52 | 显示全部楼层
甲辰龙 发表于 2016-8-12 21:28
修复电缆只要按照插脚定义,检查是否有断开,保证所有插脚都通就可以了。

如果用蓝牙,采用第一个电路 ...

目前还没有送修理店,等搞清楚那个方案后再去。谢谢~~大师指点~~
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

发表于 2018-8-5 14:54 | 显示全部楼层
甲辰龙 发表于 2016-8-12 21:17
如果你有VL-70m音源,建议修复原配的WX电缆。如果改造成标准圆口midi电缆,老大给的图里面没有适合你改造 ...

两位 这线 有制作成功的么?

看着好像挺容易的
温馨提示: 发帖标题请概括内容,回帖请勿使用无意义字符或纯表情。积极参与发帖回帖交流能提高会员等级(提升下载权限)
回复

使用道具 举报

您需要登录后才可以回帖 登录 | 注册

本版积分规则

关闭

站长推荐上一条 /2 下一条

微信公众号|领红包|举报|黑屋|手机|Archiver|官方QQ群:777694204|键盘中国 ( 粤ICP备19059169号-1 )

GMT+8, 2024-3-29 23:10 , Processed in 0.081683 second(s), 70 queries .

Powered by Discuz! X3.4

Copyright © 2001-2020, Tencent Cloud.

快速回复 返回顶部 返回列表
