便携式13键脚键盘

suguofu · 发表于 2014-4-25 22:52

马上登陆，参与交流。无法注册或登陆请加QQ群：777694204 或Email：admin@cnkeyboard.net

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 suguofu 于 2014-4-25 22:53 编辑

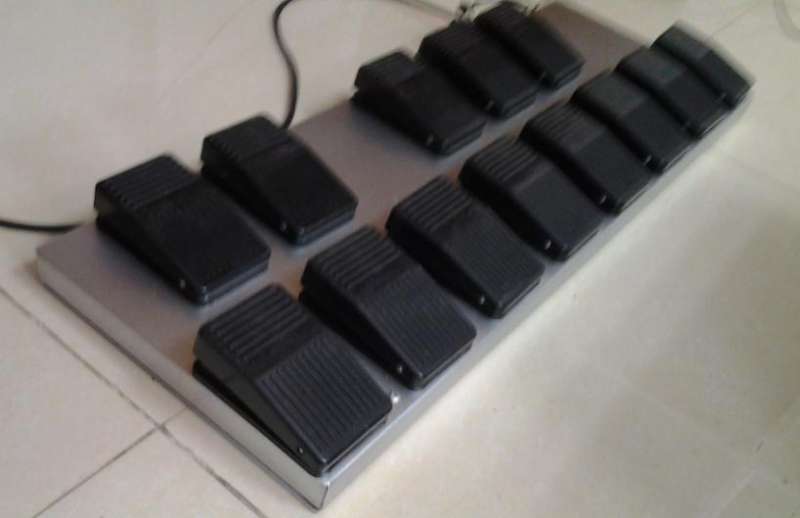

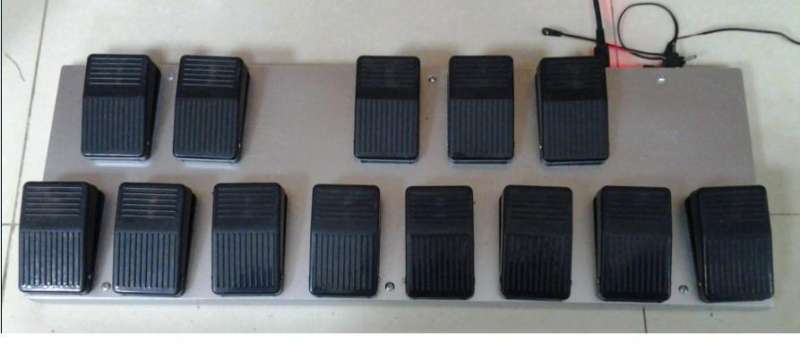

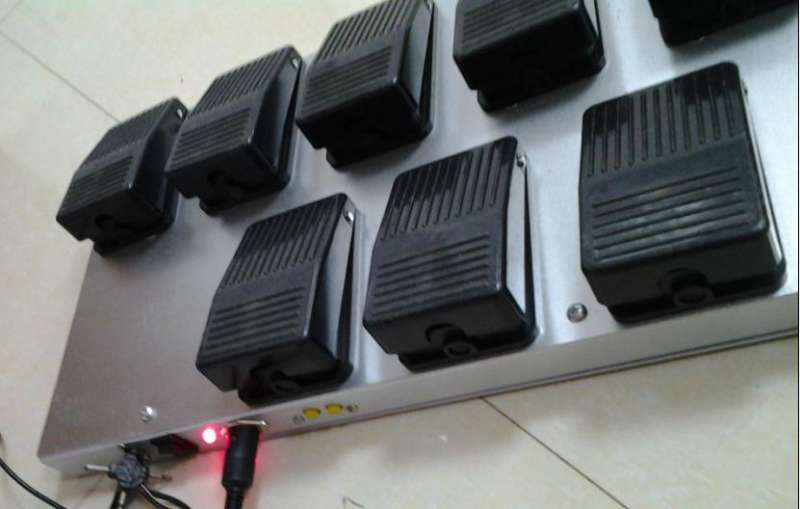

1 全金属外壳,ABS工程朔料,加厚踏板
2 具有力度感的13个踏板
3 MIDI发送通道CH 1-13
4 电源适配器6V 300MA
5 适合于有MIDI输入口的各类琴及音源
6 YAMAHA电路主板

便携式13键脚键盘

suguofu · 发表于 2014-4-25 22:56

舞蹈学院 · 发表于 2014-4-25 23:01

厉害，这个是自己DIY的？

键盘小岳 · 发表于 2014-4-26 03:43

楼主讲一下这个咋用呢？

suguofu · 发表于 2014-4-26 06:26

本帖最后由 suguofu 于 2014-4-26 06:57 编辑

楼主讲一下这个咋用呢？

1 线路联接
            用五脚 MIDI 线,一头插入脚键盘的MIDI OUT  输出口,另一头接琴或音源的MIDI  IN  输入,插入电源适配器6V 300MA的插头
2 开机设置
            打开脚踏键盘电源开关,踩下踏板琴应有声音,如需更换 MIDI 通道,按通道转换开关,
3 琴的设置忆
            在琴的注册记忆中设置好键盘分色,脚键盘的音色或音效,演奏时,更换注册记忆,接编曲键盘,用更脚换自动伴奏的和弦结构,是YAMAHA的单指和弦
4 便于携带
            整机外型尺寸,长,宽,高,670×230×55(毫米)

cai00570 · 发表于 2014-4-26 14:47

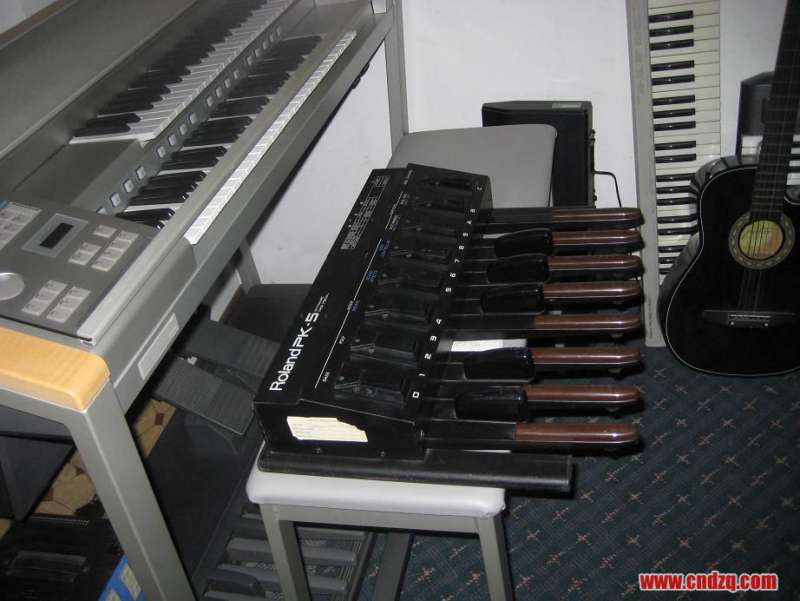

楼主的diy利害！不过脚踏板应仿管风琴，您这样太工业了，顺便晒晒我的脚踏板。

曲波 · 发表于 2014-4-26 20:35

踏板怎么还能支持力度？强大！换个轻巧得装置吧，这样感觉踏板太工业化了，参考一下山东那个飞马乐团的脚踏板，不过他那个不支持力度！这个东西如果价格给力就好了。
顺便问下，这个东西支持音色叠加么？能使用电子琴的什么功能？

suguofu · 发表于 2014-4-27 08:55

本帖最后由 suguofu 于 2014-4-27 09:04 编辑

踏板怎么还能支持力度？强大！换个轻巧得装置吧

1 视频演示中,音乐的效果是有力度变化的
2 这个脚键盘,是为了方便携带,缩小了尺寸,尺寸象GT-8吉它效果器
3 支持音色叠,数量由琴定,如视频后段,它只演奏琴内的各类音色,其它无关联

补充内容 (2014-4-27 12:29):
脚键盘另一功能,演奏琴的自动伴奏,类别是YAMAHA的单指和弦.

丛林键盘 · 发表于 2014-4-27 09:42

这种就是双排键用的嘛。多数是控制低音部分好像。

suguofu · 发表于 2014-4-27 09:55

多数是控制低音部分好像

1 演奏琴中,各类音色
2 自动伴奏

suguofu · 发表于 2014-4-29 17:31

在,下面音频有用它吹的萨克管片段音乐

音频

李工 · 发表于 2014-4-29 18:19

估计是楼主研究的产品。因为不是批量的产品，不可能开模具做出很专业样的产品。我觉得，功能是主要的。看大家喜不喜欢。如果大家都需要，改外形还是好改的。

初叶 · 发表于 2014-4-30 11:31

本帖最后由初叶于 2014-4-30 12:04 编辑

2 具有力度感的13个踏板
???
具我所知.实现力度有这样几种方法,
1.象电子琴那样.每个键下面有三个触点,其中一个两个触点用于触发,另一个触点用于检测琴键下落的速度从而控制力度的大小.
2,象电鼓那样的装置.每个鼓盘下面用一个感应器,一般用压电陶瓷片,把感应到的敲击力量大小转为电流大小从而控制琴的音色力度的大小
3,用MIDI控制器来控制.就是用另外的MIDI控制器来控制所发出的音色的音量大小来达到控制力度的效果..因此,只有两个触点的键也可以实现.
4,可能还有另外的方法...

不知你这是用什么方法来控制力度大小的?

suguofu · 发表于 2014-4-30 18:03

我觉得，功能是主要的

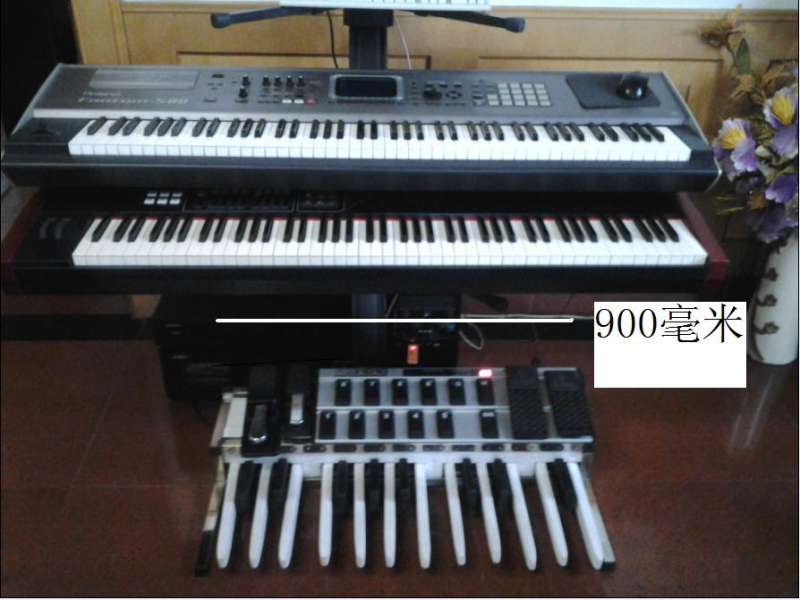

1 功能是参考,罗兰PK-9脚键盘,去年做的20键,脚键盘因携带不方便,现把外型该为能够携带的了,是一样的主板
2 力度,在音乐中极为重要它使音乐有了感情
3 在我使用后感觉是踏板式样的脚键盘,象我非科班出身,脚适应的要快

曲波 · 发表于 2014-5-1 20:15

可不可音色叠加？

suguofu · 发表于 2014-5-2 08:28

本帖最后由 suguofu 于 2014-5-2 08:30 编辑

支持音色叠加,数量由琴定,如视频后段,和用脚演奏自动伴奏

suguofu · 发表于 2014-5-14 17:05

对了，我的琴是pa600，将来还可能换900，能不能行？

1 它适合于有MIDI输入口的各类琴及音源
2 可根据个人演奏习惯定制

节奏 · 发表于 2014-5-15 05:21

cai00570 发表于 2014-4-26 14:47
楼主的diy利害！不过脚踏板应仿管风琴，您这样太工业了，顺便晒晒我的脚踏板。

你的脚键盘可以接普通电子琴吗

suguofu · 发表于 2014-5-15 10:05

脚键盘可以接普通电子琴吗

可以用在有 MIDI 输入口的任何琴

快乐老幺 · 发表于 2014-5-15 11:09

具我所知现在支持MIDI输入的琴KB290以下的琴不知道现在的750 950这些高端琴是否支持MIDI输入！

曲波 · 发表于 2014-5-15 13:10

suguofu 发表于 2014-5-15 10:05
可以用在有 MIDI 输入口的任何琴

苏老师，我想定制一个，我琢磨一下我的方案，然后再和您沟通。

suguofu · 发表于 2014-5-15 17:43

本帖最后由 suguofu 于 2014-5-15 17:49 编辑

苏老师，我想定制一个，我琢磨一下我的方案

1 曲波老师,键客老师,每人一套,我再留一套
2 练脚键盘也不容易,打击乐还好练,贝司只能先演奏慢曲
3 琴没有MIDI输入,则无法联接

曲波 · 发表于 2014-5-16 12:31

suguofu 发表于 2014-5-15 17:43
1 曲波老师,键客老师,每人一套,我再留一套
2 练脚键盘也不容易,打击乐还好练,贝司只能先演奏慢曲
3 琴 ...

先对苏老师表示衷心的感谢！这个脚键盘真的是不容易的。别说和双手配合，就是单用脚键盘演奏都很难。所以我准备主要用来演奏打击乐。贝斯以后熟悉了再慢慢来，先构思方案

suguofu · 发表于 2014-5-17 22:12

1 品牌脚键盘如卖3000元,我也买成品了
2 一台合成器,一台编曲键盘,加脚键盘(15000+5000+3000=23000)
3 把编曲键盘的控制按键都改用脚控制,用音序器做成自动走音

键客 · 发表于 2014-5-17 22:51

哈，谢谢！其实我一直对这东西感兴趣，在我心目中，就不存在什么难的事情。

曲波 · 发表于 2015-4-23 18:05

苏老师，这个踏板的键位可不可以设置为从C调的4到4一组？就是F到F？

曲波 · 发表于 2015-4-23 18:06

苏老师，这个踏板的键位可不可以设置为从C调的4到4一组？就是F到F？

suguofu · 发表于 2015-4-23 20:53

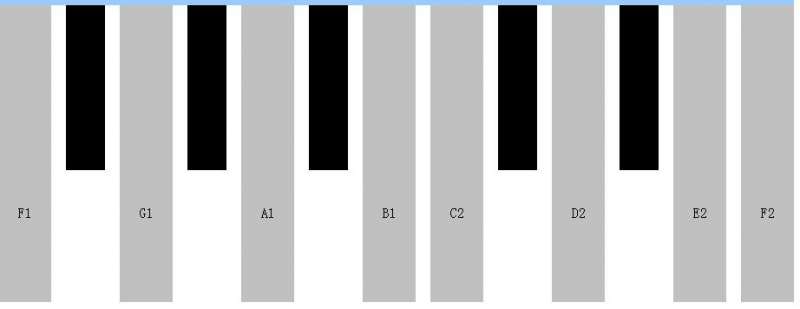

1  设置方式  F1 40    #F1 41    G1 42..F2 52
2  最好按标准脚键盘练,把C1的键位设为F1你换其它脚键盘会不习惯
3  在制做是按键盘标准如图所示,较好

曲波 · 发表于 2015-4-23 21:34

本帖最后由曲波于 2015-4-23 21:39 编辑

suguofu 发表于 2015-4-23 20:53
1 设置方式 F1 40 #F1 41 G1 42..F2 52
2 最好按标准脚键盘练,把C1的键位设为F1你换其它 ...

苏老师，如果按照你图示的键盘标准做的话，体积最小，最薄能做成多大？我知道电源可以做成锂电池的。
我想要是做成按钮样式肯定体积还能小不少，关键做成按钮还能不能让他支持力度。
把电子琴的键盘做成脚键盘，距离分开的远点不就可以么？支持力度还比较容易。

suguofu · 发表于 2015-4-23 22:06

1  外型类似效果器GT8,用市电转为12V接入
2  他支持力度,是电路决定了它的功能
3  前两年做了两种类型的脚键盘,单位,家中各放一台练习
4 今年团队解散了,我主要在练键盘,对脚键盘以淡忘了
