不能忍受音色被强奸，自己动手制作高保真键盘音箱

myronhe

牛人真多啊，请问大大能分享一下线路图和具体配件型号吗？

911Prison

hbjmxq1963 发表于 2018-6-29 17:25
佩服，无比佩服大神，你的自制音箱的源动力在于对各琴行卖家的音效不满，故而花大价钱，大功夫，还临时转行 ...

楼主是大神，您也是大神，我觉得咱们论坛应该跟您合作出一款或几款大众普及型移动键盘音箱，打上论坛的LOGO，一方面可以扩大论坛知名度，另一方面喜欢带琴出去玩的琴友也可以有一套性价比高的、理想的键盘音箱，目前市场上没有专门的移动键盘音箱，都是拿吉他音箱或者广场舞音箱代替，这些音箱因为不是专用的移动键盘音箱，都有着这些或那些的不足之处，要是大神您出手，相信一定有一套合理的方案。

66cccfff

911Prison 发表于 2020-7-7 16:16
楼主是大神，您也是大神，我觉得咱们论坛应该跟您合作出一款或几款大众普及型移动键盘音箱，打上论坛的LO ...

目前我觉得最合适做这种用途的功放芯片就是TPA3255或者TAS5630，D类功放，48-53.5v单电源供电，4欧负载下可输出2x300W功率。一片芯片驱动四颗10寸8欧中低音喇叭（喇叭排成2x2方阵），再单独用一块TDA7264（不是7294！），这个芯片是传统的甲乙类（AB类）功放，供电电压可以到45V，可以由主48V电源经一稳压电路取得，输出功率25W，单独拿来驱动高音头。这样既可以充分发挥D类功放在中低频段高效率、强动力、低发热的优势，又可以充分发挥传统AB类功放高解析力，强细节还原性，高频段失真小的优势，而回避了D类功放在高频段效率低失真大，AB类功放在中低频段发热大效率低的劣势，同时可以让D类功放的功率储备全部投入到中低频段，AB类功放的功率全部投入到高频段，两片联合出力，达到更大的输出功率。

66cccfff

911Prison 发表于 2020-7-7 16:16
楼主是大神，您也是大神，我觉得咱们论坛应该跟您合作出一款或几款大众普及型移动键盘音箱，打上论坛的LO ...

这个电压还很友好，电源部分还不用自己再设计了，直接拿一块电动车电池组塞进去就可以了。至于前级部分，目前发现某宝有一种一两百块钱的调音台，没准可以把那个东西的板子抄下来放进去

911Prison

66cccfff 发表于 2020-7-12 07:51
目前我觉得最合适做这种用途的功放芯片就是TPA3255或者TAS5630，D类功放，48-53.5v单电源供电，4欧负载下 ...

按照您这个方案，电路部分做出来大概是多少钱？还有箱体，喇叭等等配件没有写出来，能不能列一个详细清单出来，清单里最好有个配件选择的对比，比如喇叭，选进口是什么价位，选国产又是什么价位，这样可以看一看音箱最终做出来的大概价格，可以给预算不同的人选择。

911Prison

66cccfff 发表于 2020-7-12 07:55
这个电压还很友好，电源部分还不用自己再设计了，直接拿一块电动车电池组塞进去就可以了。至于前级部分， ...

电动车电池12V一个，48v就要4个，加上喇叭和变压器、箱体，这重量，估计要做一个可移动底座才行，不然拿出去太重不好移动。

66cccfff

911Prison 发表于 2020-7-12 19:32
按照您这个方案，电路部分做出来大概是多少钱？还有箱体，喇叭等等配件没有写出来，能不能列一个详细清单 ...

等等，我刚才在隔壁HifiDIY坛子看到一个更牛皮的方案……感觉我这个方案在他那个面前直接弱爆……看看这个，直接是舞台功放+舞台音箱+升压器+暴力电池……唯一的问题就是他那个的前级用的是车载CD机。如果要接线路输入的话，弄个那种两百多的微型调音台改装进去就可以。
隔壁大佬的超级音箱方案

66cccfff

911Prison 发表于 2020-7-12 19:35
电动车电池12V一个，48v就要4个，加上喇叭和变压器、箱体，这重量，估计要做一个可移动底座才行，不然拿 ...

并不是逆变器推舞台音响，他是取其精华，把舞台功放的后级板抄下来，用升压电源直接将暴力电池的电压转换成功放使用的正负高电压。

911Prison

66cccfff 发表于 2020-7-13 07:20
等等，我刚才在隔壁HifiDIY坛子看到一个更牛皮的方案……感觉我这个方案在他那个面前直接弱爆……看看这 ...

他那是广场舞音箱，而且功率300W那么大，不适合我，键盘音箱我觉得100W足矣，我这边广场范围很大，不需要去跟广场舞大妈的音箱比功率，而且不是个个大妈都有300W大音箱的，我可以找一个没有那么吵的位置玩键盘，所以，就我的需求来说，100W足矣。

66cccfff

911Prison 发表于 2020-7-13 19:00
他那是广场舞音箱，而且功率300W那么大，不适合我，键盘音箱我觉得100W足矣，我这边广场范围很大，不需要 ...

一百瓦足矣，又要键盘专用……那完全可以走HiFi发烧路线。

911Prison

66cccfff 发表于 2020-7-13 19:13
一百瓦足矣，又要键盘专用……那完全可以走HiFi发烧路线。

就是想走HiFi路线，但是呢，又不想像楼主那么发烧（一个音箱光成本就七八千，吓人）。

另外，您有没有了解过瓦尔特DG120这个音箱，是电子鼓音箱（但也可以用在键盘上），论坛有人买过，说是还不错，价格也实惠（988元），三分频，前级JRC4558，后级两片TDA7294桥接，看参数用料好像也蛮实在的，不虚标，据说是千元之内音质无对手，我都想买了。但是但是但是，它不是移动音箱，要插220v的，去外面玩上哪儿找220V电？要是有人能把供电部分增加一个外部供电就好了（电瓶或者锂电），您看有什么可行的方案吗？

911Prison

刚刚问了一下厂家，增加一个外部供电接口行不通，厂家原话：DG系列内部是正负双电源供电，外接直流电不好弄，正负双电源供电，才能充分发挥插电音箱音质好的特点，充电音箱一般音质要差一些。

想户外用，只能用蓄电池+逆变器方法。

66cccfff

911Prison 发表于 2020-7-14 13:05
就是想走HiFi路线，但是呢，又不想像楼主那么发烧（一个音箱光成本就七八千，吓人）。

另外，您有没有 ...

某宝有卖220v移动电源的，这是最稳妥的方案，但是成本其实不低……

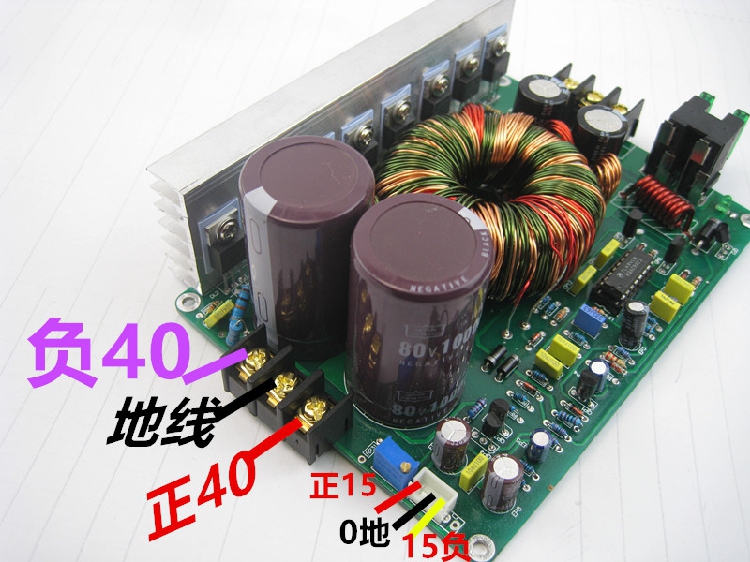

直接加外部直流供电的话，估计要大改。先得弄清楚原本用的是多大的电压，然后想办法配置直流升压板，用升压板代换原机的变压器。某宝上搜“功放升压电源”能找到一些，不知道质量怎么样，我没用过。
这些升压电路一般是12v输入，电池可以用电动车电池单体，也可以用锂电池组，前者稳定耐用，无爆炸风险，但是较为沉重，后者轻便容量大，但是业余制作有一定安全风险，市售品也不敢保证质量绝对不出问题……配电池以后，还要配相应的充电和保护电路。
根据datasheet，7294最高可以使用±40V直流供电（最大稳定运行值，不是理论最大危险值），双片桥接瞬间爆发功率可以到200W以上，最好配300W或更大功率的升压器，输出电压±36V或±40V均可（有一些是电压可调的，自行调节到±40V即可），升压器输出到功放板输入之间的导线要套上抗干扰磁环，消除高频纹波干扰。

66cccfff

911Prison 发表于 2020-7-14 13:05
就是想走HiFi路线，但是呢，又不想像楼主那么发烧（一个音箱光成本就七八千，吓人）。

另外，您有没有 ...

DG120的体积还是比较紧凑的，12寸喇叭在音箱底部，音箱正面斜放着一个中音喇叭和高音头，本来里头空间就不大，内置电瓶有很大的困难，最好还是外接12v电瓶。

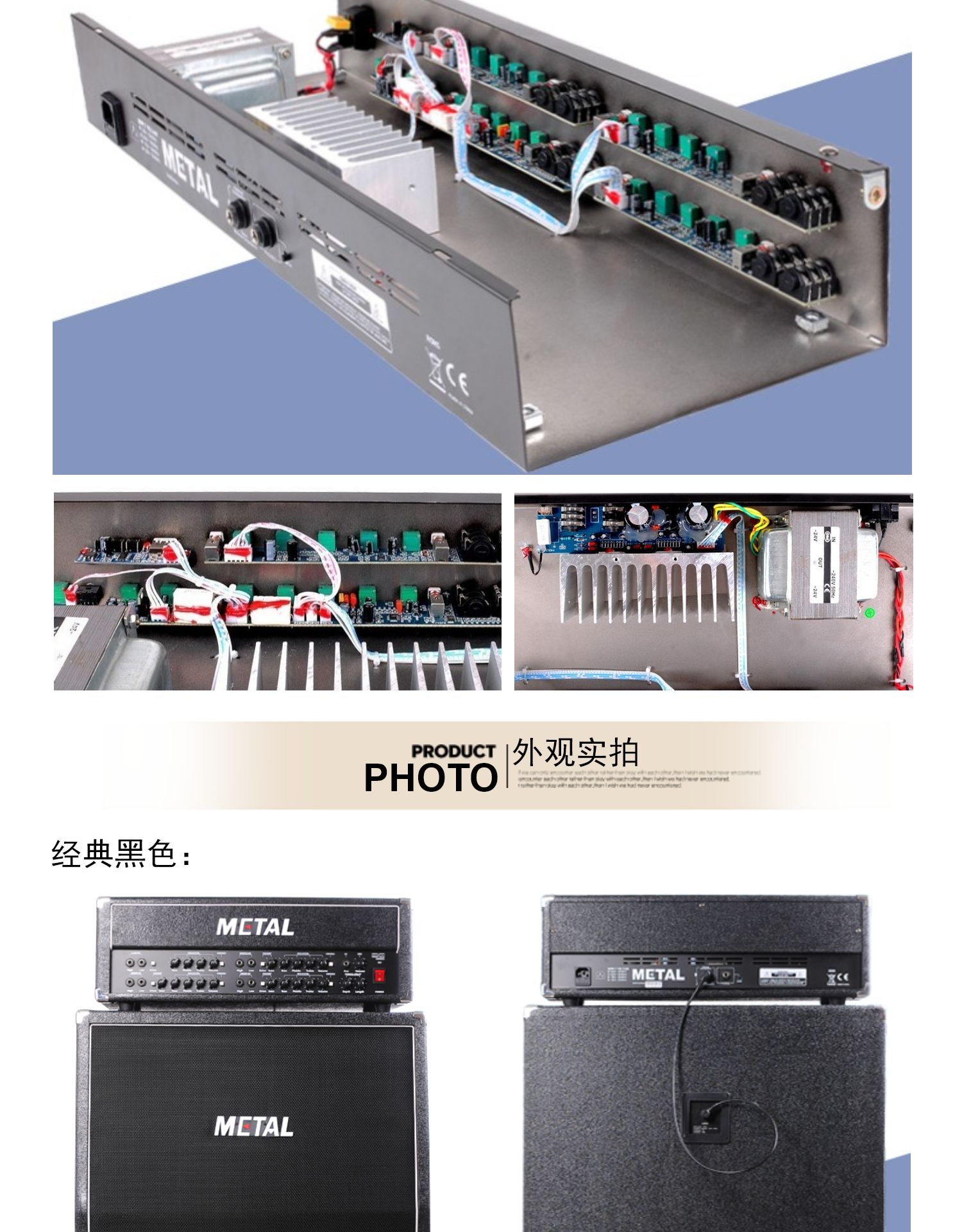

如果想改内置电瓶的，还有一个音箱可以研究研究，Metal MXD4008/4112,4008功率200瓦，4112功率300瓦，和DG120其实是同系列的。那个音箱是分体式的，下面是装有四个喇叭的无源箱体，上面是一个手提箱一样的功放模组，功放模组和箱体里面的剩余空间还是很大的，一遍塞套电池组，另一边塞块升压板，或者升压板放在功放模组里面，下面的箱体塞一排电瓶，应该都不是事儿。这两个音箱用的是7293桥接，7293的最大稳定运行供电电压是±50V，同样可以用升压板推动，最好配450W及以上的升压板以确保推力充足。这是人家官方给的内部图，可以参考下。p.s.这东西看起来像吉他音箱，但是其实并不是吉他音箱，而是多功能扩声音箱，更适合键盘电鼓这类音源用。

911Prison

仔细想了一下，虽然用蓄电池+逆变器方法可能成本会低一些，但是还要自己弄，我又不会电路，干脆就直接买现成的220v移动电源，淘宝搜了一下，有一款￥500左右的价格可以接受，额定300W给音箱也足够(DG120是额定120w，峰值200w)，供100w的负载可以达到6小时也不错了。
那个分体式音箱就不考虑了，出去户外，多一个箱子就多一份累赘。而DG120改直流呢，还要改电路（这一改，保修肯定也没了），耗费工时，风险大难度大，也不考虑做内部改动了，还是直接买现成的220v移动电源吧。

我最终选择的方案极有可能是：瓦尔特DG120音箱+300w移动电源，总价1500+，这样的音质应该会比市面上￥2000+的移动音箱还要好，那些音箱我看过评测，要么低频下潜不足，要么高频不亮或者亮得刺耳。

66cccfff

911Prison 发表于 2020-7-14 15:08
仔细想了一下，虽然用蓄电池+逆变器方法可能成本会低一些，但是还要自己弄，我又不会电路，干脆就直接买现 ...

对了，很多高频过剩刺耳尖锐的音箱，其实是设计的时候只考虑分频，没有考虑功率匹配。这种情况一般给高音串个功率电阻或串段电炉丝就可以解决。

66cccfff

七千五，做这么一个高保真的箱子，真的值了。要知道，七千五买键盘音箱的话，也就是买个kc990，其实就是双十二舞台箱……

66cccfff

如果对分频器设计比较头大的话，可以考虑用电分，也就是演出设备中常用的三进六出数字音频处理器，正好对应两声道高中低频六颗喇叭，配一大两小三块高保真功放板分别驱动三频喇叭即可，低音喇叭的功放板可以采用数字功放（D类功放），中高频则不宜采用数字功放。音频处理器这东西是纯数字式的，不存在元件老化影响音质的问题，因此宁买二手大牌（TC、XTA等），不买全新杂牌。
六个输出通道的参数调校，根据喇叭的数据来，除了要设定分频点，还要设置增益衰减补偿，把不同频段的声音大小拉到一致——一些高音喇叭的灵敏度很高，不衰减的话声音会发冲，导致音色偏“广场舞”化。最后测试的时候还可以利用自带的均衡，略微补偿一下系统频响的峰谷，达到更平直的响应。三个输入通道，第一个和第二个映射到左右声道的三个输出，第三个输入通道则可以映射到所有的输出，通过那个通道输入话筒前级输出的信号，然后再用第三路输入的参数调节去干掉啸叫点。

多瑙河纤夫

厉害！好看好用！！

高乐高超人

高手欧啊  厉害

66cccfff

我有一个地方不太理解——前级板上几个输入源是用继电器切换的，也就是说同一时刻只允许一个音源输入，不像调音台那样是所有输入源同时输入再混合叠加的……这样设计的用意是什么呢

83id

911Prison 发表于 2020-7-14 15:08
仔细想了一下，虽然用蓄电池+逆变器方法可能成本会低一些，但是还要自己弄，我又不会电路，干脆就直接买现 ...

你好，请问一下买的哪款移动电源能带那么久。想按照这个方案配一套

911Prison

83id 发表于 2023-2-15 15:13
你好，请问一下买的哪款移动电源能带那么久。想按照这个方案配一套

我只买了那个瓦尔特音箱，移动电源没有买（因为这两年疫情原因，到处封控，都不能随便出去），音箱就在家里接键盘用。

83id

911Prison 发表于 2023-2-16 01:16
我只买了那个瓦尔特音箱，移动电源没有买（因为这两年疫情原因，到处封控，都不能随便出去），音箱就在家 ...

我看他们家又出了一个新品“SANXUN户外充电路演内录直播弹唱卖唱木吉他贝斯电子鼓乐队音箱”，不知道怎么样，性价比看参数不错。天暖和了，想去户外嘚瑟。手里还没有箱子。

911Prison

83id 发表于 2023-2-16 07:40
我看他们家又出了一个新品“SANXUN户外充电路演内录直播弹唱卖唱木吉他贝斯电子鼓乐队音箱”，不知道怎么 ...

充电户外用，比瓦尔特那款更方便，可以考虑入手，如果我现在买也不会买瓦尔特了，而是买这个户外充电路演内录，我靠，活儿都齐全了。
