电吹管使用iPad作为音源的连线图，有线模式和无线模式

sylion

电吹管使用iPad（或者iPhone）作为音源，可以有两种模式，有线和无线。根据自己的条件选择其一即可。

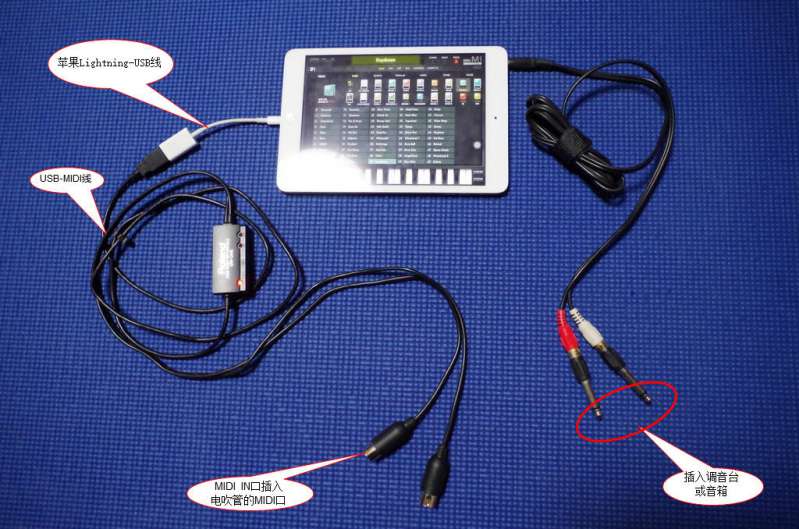

首先是有线连接方式：

第一种，适合所有的电吹管，雅佳EWI5000/4000s和雅马哈WX5



这种方式，使用的USB-MIDI线尽量选兼容iPad的。因USB-MIDI线要从USB口取电，如果需要的电流较大，iPad无法为其供电，会弹出“不兼容的硬件”提示。如果是这样，你要使用一个带电源的USB集线器（下图中有用到）。

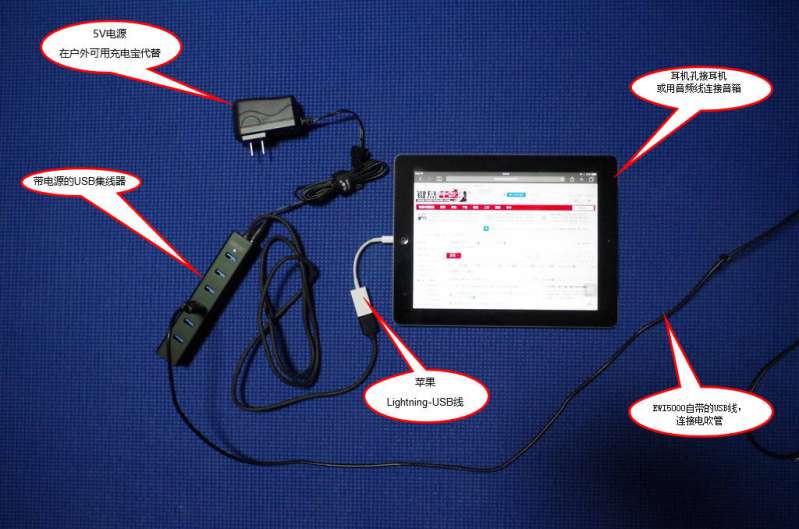

第二种，适合雅佳EWI5000



如果你的iPad型号比较老，比如是iPad1或者iPad2，那么图中那条Lighting-USB线就不适用了，你需要用下图中的这种老式30针苹果数码相机套件来代替它。




然后是无线连接方式：

无线连接带来了无可比拟的方便性，再也不用一堆线了。今年初以来，IOS设备使用的蓝牙无线适配器开始渐露头角，产品有雅马哈的MD-bt01，还有 QUICCO SOUND mi.1。都可以使用在电吹管上面。
与上面的有线方案相比，除了保留iPad耳机口到调音台（或者音箱）的连线之外，其他的线你都可以扔掉了。

电吹管连接无线蓝牙midi适配器如下图：






相关内容请参考帖子：
电吹管无线midi解决方案，软硬通吃---MD-bt01的运用
https://www.cnkeyboard.com/bbs/thread-246555-1-1.html

zhangxuewen4707

谢谢sylion老师的无私奉献。

同道人

谢谢楼主的好帖，果断收藏！

深圳张工

学习了。谢谢！

安颐爸爸

图片所包含的信息量，远远大于文字，这样的配置用实物照片来传达，再合适不过了！有条件的各位可以用起来了。

sylion

应该再补充上第三种方案，就是MD-BT01蓝牙无线midi连接。太好了，省掉了一堆线。

龙脉49

最好的说明——图文并茂。

sylion

更新首帖。有关蓝牙无线连接的内容。

江湖郎中

很多想玩音源的朋友由于对电脑及有关硬件器材的生疏，感到入门很困难，这套软硬兼施的方案的确很适用，特别是图文并茂，一目了然，对初玩音源的朋友帮助很大。

蓝天飞翔的鹰

无线方式的确是很便捷，谢谢老师，很想用手机或 ipad mini使用软音源，无奈还一窍不通，希望老师能够给予指导。

jiefang

雅马哈MD-bt01的外形有点太长了，感觉QUICCO SOUND mi.1的外形更适合电吹管，不知和雅马哈MD-bt01相比性能是否有差距，有没有实用对比评测呢？

sylion

jiefang 发表于 2016-8-6 19:47
雅马哈MD-bt01的外形有点太长了，感觉QUICCO SOUND mi.1的外形更适合电吹管，不知和雅马哈MD-bt01相比性能 ...

这类东西，我觉得没有太大差别。只有能用和不能用区别，只要能用，就一样。因为它不是智能设备，只是传输信号。我发出什么你就给我传出去什么。不能添油加醋，也不能丢三落四。

冬风破

今天看到此帖，仍受教呀。学习了。

竹天

雅马哈MD-bt01的传输距离怎么样？延时明不明显？能穿透人的遮挡吗？
又过了一年多了，不知道雅马哈MD-bt01还是WX5无线MIDI信号传输的首选设备吗？

老文刀

又学一招，谢谢老师无私奉献。

nmxtcp

很不错，收藏收藏！

chenyuan

sylion老师好,请问罗兰AE-01电吹管可以用上述方法连接吗?

sxcbing

终于搞明白要带电的转换usb接口才可使

安颐爸爸

chenyuan 发表于 2019-11-6 10:30
sylion老师好,请问罗兰AE-01电吹管可以用上述方法连接吗?

这个贴子是2016年的了，2018年发布的AE05和2019年发布的AE01都已经自带了蓝牙，不需要再考虑这些。

he浪子

学习了，谢谢！

铁老大

谢谢分享，学习了。

threethink

谢谢sylion老师的无私奉献。
